Hallo! Als Ventilkörperlieferant werde ich oft gefragt, wie man einen Magneten in einem Ventilkörper testet. Dies ist ein entscheidender Faktor für die ordnungsgemäße Funktion des Ventilkörpers. Deshalb möchte ich Ihnen hier einige Tipps und Tricks geben, wie Sie dies tun können.
Verstehen der Grundlagen von Magnetspulen in Ventilkörpern
Lassen Sie uns zunächst ein wenig darüber sprechen, was Magnetspulen sind und welche Funktion sie in einem Ventilgehäuse haben. Ein Magnet ist ein elektromechanisches Gerät, das elektrische Energie in mechanische Bewegung umwandelt. In einem Ventilkörper werden Magnetspulen verwendet, um den Flüssigkeitsfluss durch Öffnen und Schließen von Ventilen zu steuern. Sie sind wie kleine Kontrollzentren, die dafür sorgen, dass alles im Ventilkörper so funktioniert, wie es sollte.
Werkzeuge, die Sie benötigen
Bevor Sie mit dem Testen des Magnetventils beginnen, benötigen Sie einige Werkzeuge. Hier ist eine kurze Liste:
- Multimeter: Dies ist ein Muss für jede elektrische Prüfung. Es hilft Ihnen, Spannung, Widerstand und Durchgang zu messen.
- Schaltplan: Normalerweise finden Sie dies im Handbuch des Ventilkörpers. Es zeigt Ihnen, wie das Magnetventil angeschlossen ist und welche elektrischen Werte korrekt sein sollten.
- Sicherheitsausrüstung: Handschuhe und Schutzbrille sind beim Arbeiten mit elektrischen Bauteilen immer eine gute Idee.
Schritt-für-Schritt-Testprozess
1. Sichtprüfung
Der erste Schritt besteht darin, dem Magneten einen guten optischen Eindruck zu verleihen. Achten Sie auf Anzeichen von Schäden, wie z. B. gerissene Drähte, lose Verbindungen oder Korrosion. Wenn eines dieser Probleme auftritt, kann dies ein Zeichen dafür sein, dass das Magnetventil ausgetauscht werden muss.
2. Überprüfen Sie den Widerstand
Jetzt ist es an der Zeit, Ihr Multimeter zu verwenden. Stellen Sie den Widerstand (Ohm) ein. Trennen Sie den elektrischen Stecker vom Magnetventil. Berühren Sie dann mit den Sonden des Multimeters die Anschlüsse des Magnetventils. Mit dem Multimeter können Sie den Widerstand des Magnetventils ablesen. Vergleichen Sie diesen Messwert mit den Angaben im Schaltplan. Wenn der Widerstand stark abweicht, ist möglicherweise die Magnetspule defekt.
3. Testen Sie die Kontinuität
Die Durchgangsprüfung ist ein weiterer wichtiger Schritt. Es prüft, ob ein vollständiger elektrischer Pfad durch den Magneten besteht. Stellen Sie Ihr Multimeter auf die Durchgangseinstellung ein. Berühren Sie mit den Sonden erneut die Anschlüsse des Magnetventils. Wenn das Multimeter piept, bedeutet dies, dass Durchgang besteht, was ein gutes Zeichen ist. Wenn kein Signalton ertönt, liegt möglicherweise eine Unterbrechung im Stromkreis vor.
4. Spannungstest
Als nächstes möchten Sie die Spannung überprüfen, die zum Magnetventil fließt. Schließen Sie den elektrischen Stecker wieder an. Stellen Sie Ihr Multimeter auf die Spannungseinstellung ein. Berühren Sie mit den Sonden die entsprechenden Punkte im Stromkreis, wie im Schaltplan gezeigt. Die Spannung sollte den Spezifikationen entsprechen. Wenn der Wert zu niedrig oder zu hoch ist, könnte ein Problem mit der Stromversorgung oder der Verkabelung vorliegen.
5. Funktionstest
Schließlich ist es an der Zeit zu sehen, ob der Magnet tatsächlich funktioniert. Sie können dies tun, indem Sie den Magneten mit Strom versorgen und seinen Betrieb beobachten. Möglicherweise müssen Sie hierfür ein Netzteil oder einen Prüfstand verwenden. Wenn Sie Strom anlegen, sollte sich der Magnet bewegen und das Ventil betätigen. Wenn dies nicht der Fall ist, ist wahrscheinlich das Magnetventil defekt.
Häufige Probleme und Fehlerbehebung
Selbst wenn Sie alle Schritte korrekt ausführen, können dennoch Probleme auftreten. Hier sind einige häufige Probleme und wie man sie behebt:
- Kein Widerstand oder Kontinuität: Dies könnte bedeuten, dass die Spule des Magnetventils defekt ist. Wahrscheinlich müssen Sie den Magneten ersetzen.
- Falsche Spannung: Überprüfen Sie die Stromversorgung und die Verkabelung auf lose Verbindungen oder Kurzschlüsse. Möglicherweise müssen Sie auch das Steuermodul überprüfen, das das Signal an den Magneten sendet.
- Magnetventil funktioniert nicht: Neben einem defekten Magnetventil könnte dies auch an einem Problem mit dem Ventil selbst liegen. Überprüfen Sie das Ventil auf Verstopfungen oder mechanische Probleme.
Warum Tests so wichtig sind
Das Testen des Magnetventils in einem Ventilgehäuse ist aus mehreren Gründen äußerst wichtig. Erstens hilft es Ihnen, Probleme frühzeitig zu erkennen, was Ihnen auf lange Sicht viel Zeit und Geld sparen kann. Ein defektes Magnetventil kann zu Fehlfunktionen des Ventilkörpers führen, was zu Problemen mit dem gesamten System, zu dem es gehört, führt.
Zweitens gewährleistet es die Sicherheit und Zuverlässigkeit des Ventilkörpers. Wenn das Magnetventil nicht ordnungsgemäß funktioniert, kann es zu unerwarteten Flüssigkeitsströmungs- oder Druckänderungen kommen, was bei manchen Anwendungen gefährlich sein kann.
Unsere Ventilkörperprodukte

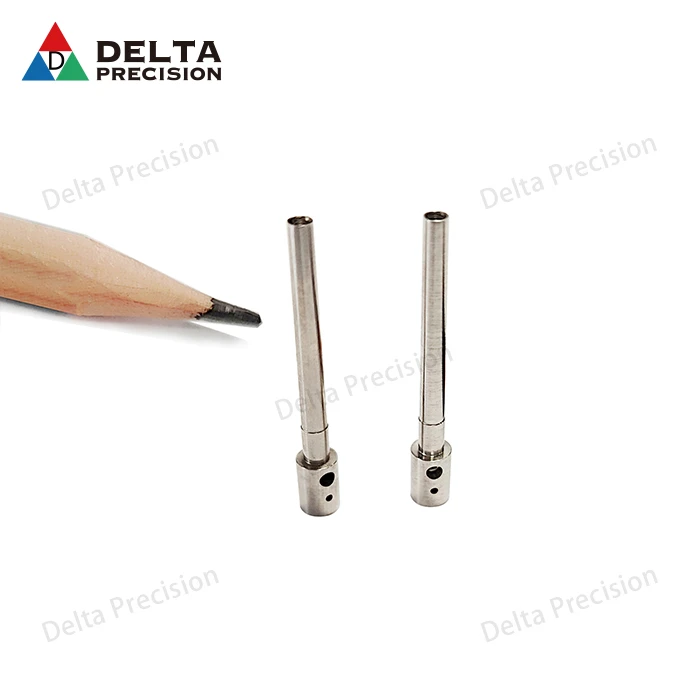

Als Lieferant von Ventilkörpern bieten wir eine breite Palette hochwertiger Produkte anVentilkörperProdukte. Unsere Ventilkörper werden nach höchsten Standards unter Verwendung der neuesten Technologie und Materialien entwickelt und hergestellt. Wir bieten auchVentildrehteileUndKomponenten für die Ventilbearbeitungdie präzisionsgefertigt sind und perfekt zu unseren Ventilkörpern passen.
Ob Sie im Automobil-, Luft- und Raumfahrt- oder Industriesektor tätig sind, unsere Ventilgehäuse und zugehörigen Komponenten können Ihre spezifischen Anforderungen erfüllen. Wir sind bestrebt, exzellenten Kundenservice und Support zu bieten. Wenn Sie also Fragen haben oder Hilfe beim Testen Ihrer Magnetspulen oder bei der Auswahl des richtigen Ventilkörpers benötigen, zögern Sie nicht, uns zu kontaktieren.
Abschluss
Das Testen eines Magnetventils in einem Ventilgehäuse mag zunächst etwas entmutigend erscheinen, aber mit den richtigen Werkzeugen und Kenntnissen ist es definitiv machbar. Indem Sie die hier beschriebenen Schritte befolgen, können Sie sicherstellen, dass Ihr Ventilkörper in erstklassigem Zustand ist und ordnungsgemäß funktioniert.
Wenn Sie auf der Suche nach einem neuen Ventilkörper oder zugehörigen Komponenten sind, würden wir uns freuen, von Ihnen zu hören. Kontaktieren Sie uns, um ein Beschaffungsgespräch zu beginnen und herauszufinden, welchen Nutzen unsere Produkte für Ihr Unternehmen haben können.
